HARDWARE (page figée le 23/11/2012) voir page actuelle

En 1997 l'e-maison a été organisée autour d'un JDS Stargate.

Très en avance sur son temps, le Stargate avait des annés d'avance sur tout ce qui se faisait:
Une carte mère pouvait commander 16 entrées logiques, 8 entrés analogiques, 8 relais de sorties, une ligne téléphonique, des claviers déportés et une interface X-10, le tout grace à un language de programmation très accessible et un club d'utilisateurs passionné.
Le système utilisait une extension Infra-rouge et une carte d'extension entrées/sorties du même fabricant, communiquait avec le systeme d'alarme et fonctionnait de manière autonome, animé par plus de 3000 lignes de code.

Avec les années et l'adoption du logiciel Homeseer, le Stargate ne commandait plus directement que des fonctions basiques et toute l'intelligence a été peu à peu transférée vers Homeseer, dont la puissance et la fiabilité n'ont pour limite que la puissance et la fiabilité de Windows.

A la fin de 2011, le Stargate commença à montrer des signes de faiblesse.
Les entrées furent transférées sur le systeme d'alarme, les sorties vers une carte IPX800 (de fabrication française), et le X-10 laissa la place à un réseau Zwave.

Le chauffage le téléphone et l'alarme restent indépendants et ne nécessitent pas de connection avec le serveur pour fonctionner basiquement.

Many pictures to load on this page, be patient...
Be aware that the french version of this page is more up-to-date...

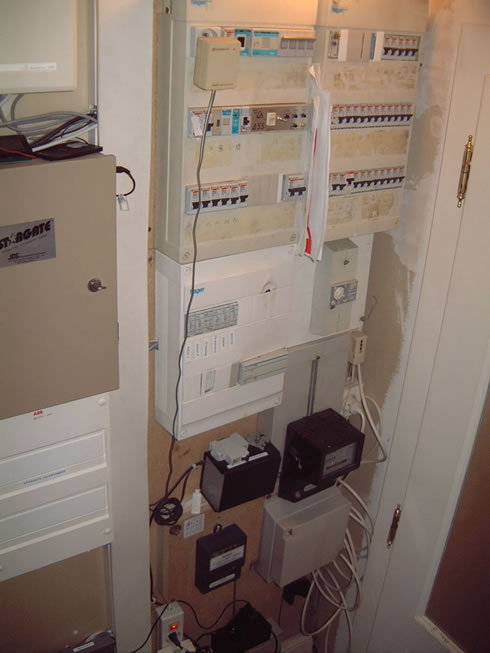

Wiring closet - Node 0

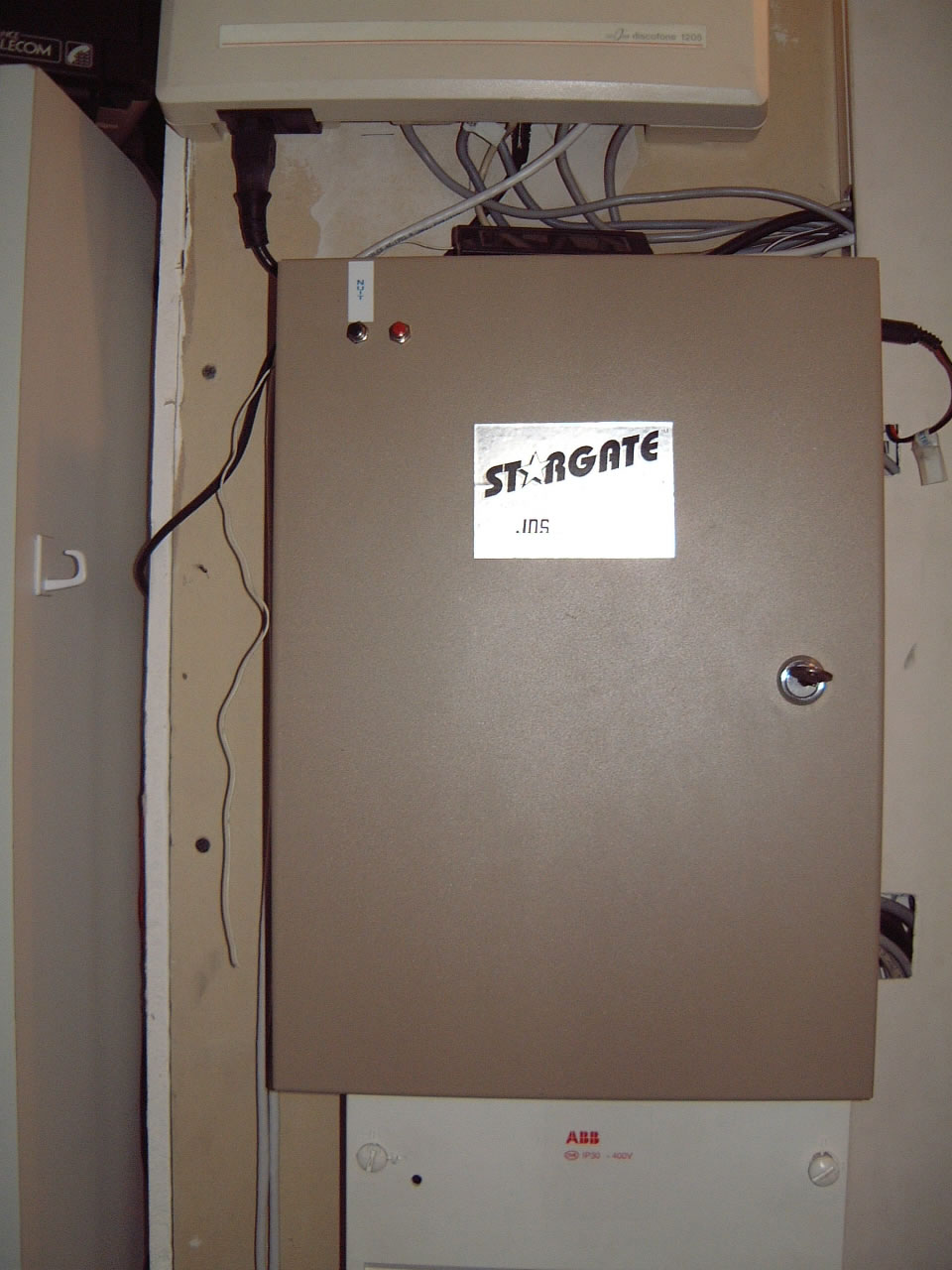

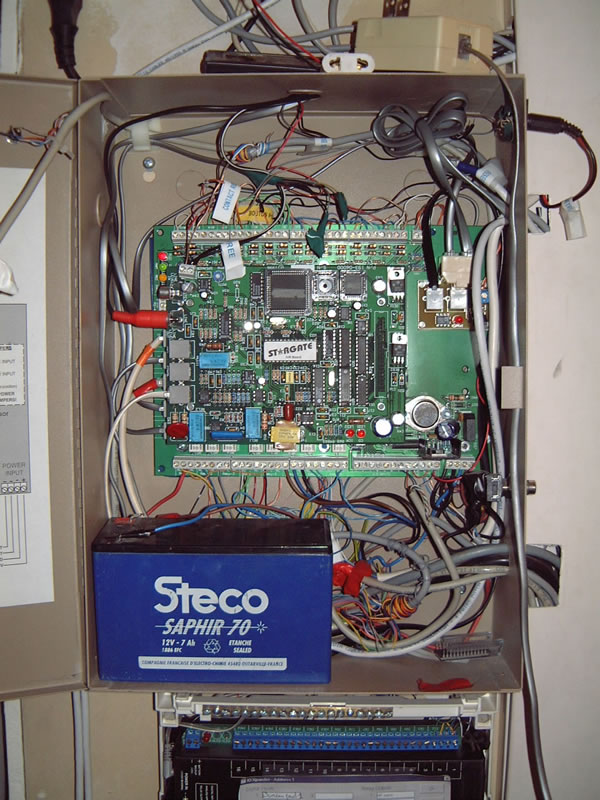

Le Stargate (1997)


Go over the pictures to open canopies, or click to enlarge

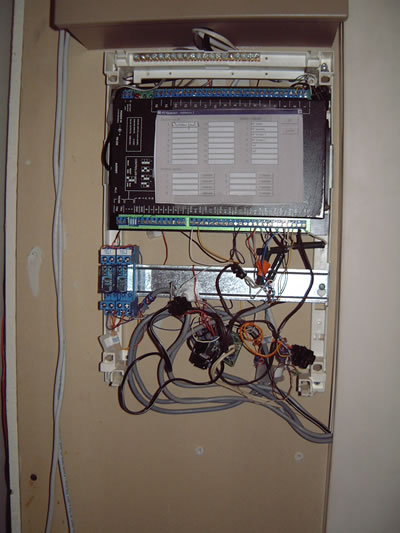

Extension entr�e/sortie (IO expander)('1998)

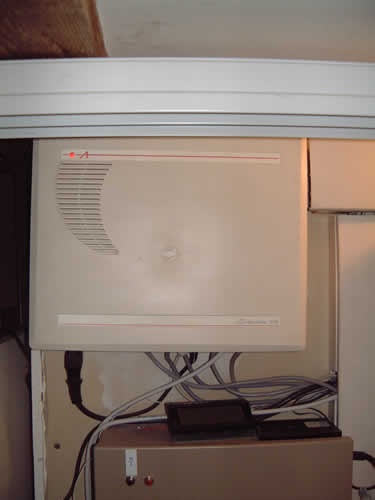

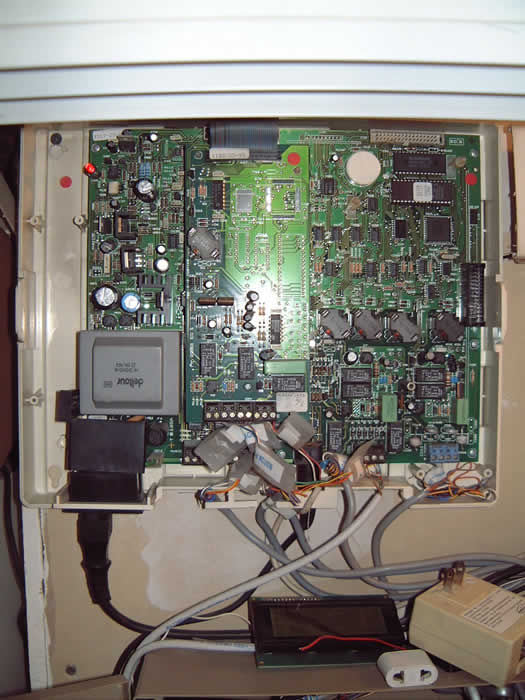

Central t�l�phonique Discofone (1996)

Passez sur l'image pour enlever les capots, cliquez pour agrandir

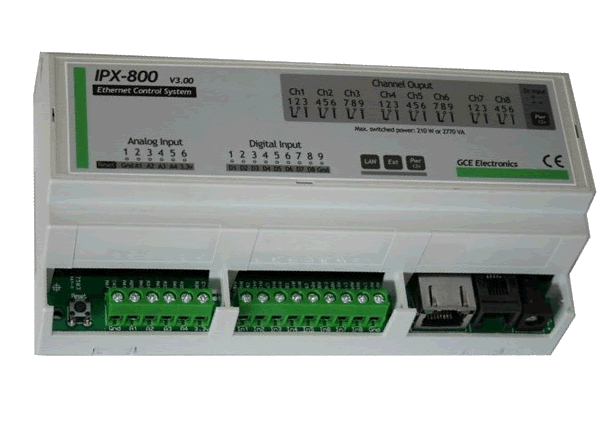

ipx800 (V3) +extension X880

:

Baisse chauffage
Hauts parleurs
Porte garage
Basculement chauffage
Boutons poussoirs salon
Détecteur jour/nuit
Portail
Detecteur présence 220V

Spécificatons

Extension



16 entrées digitales tout ou rien. (contact sec) extensible à 32.
4 entrées analogiques.
16 sorties relais sur contact inverseur 250v/10A extensible à 32.
3 Compteurs d'impulsions.

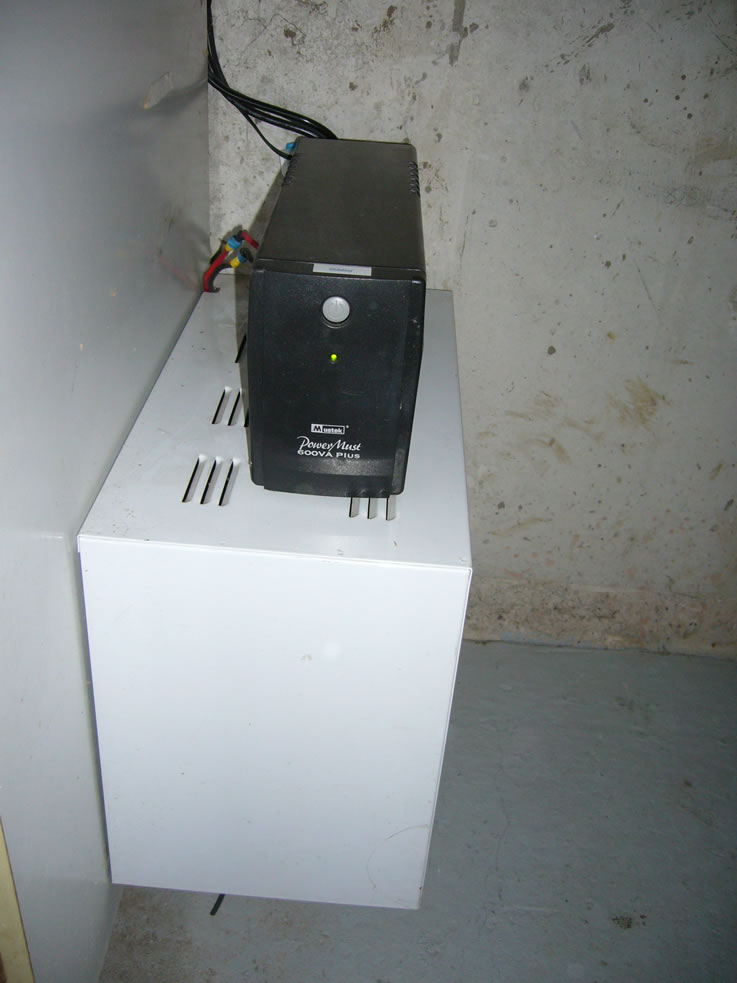

Onduleur:


Cliquez pour agrandir
Un très vieil onduleur, sur une batterie de voiture...et ca marche!

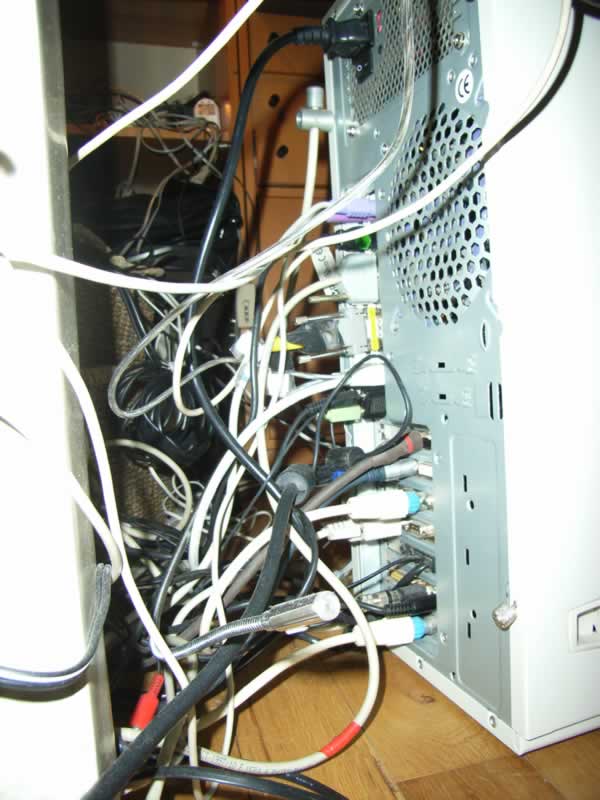

Ordinateur:


Cliquez pour agrandir

Boitier "silencieux": Mousse anti-bruit, 3 ventilateurs 120mm ralentis et régulés, disques suspendus.

Ceci n'est pas une serveur domotique dédié mais un ordinateur "général"... on peut aussi l'utiliser pour regarder la TV,pour Word, pour surfer ou faire ses mails.

Intel Core 2 Duo 6300 , 2Go, 3 gros disques durs ( pour mp3 et video).
Accès Internet permanent (ADSL2).
4 liaisons série.
2 Cartes tuner TV (Hauppauge et Pinnacle)
2 cartes- son (Une pour le jukebox, l'autre pour les messages)
HomeSeer modem
Réseaux Ethernet Gigabyte 100Mo et WiFi.
Liaison son numérique vers chaine Hi-Fi
Entrées vidéos pour décodeur, TV et caméras
2 webcams USB
Sortie vidéo vers téléviseur

Tout est plein, tout est branché ...

Onduleur



Interfaces Android:


Ecran mural cuisne
Tablette galaxy
Telephones




Infrarouge: (2 entr�es r�cepteurs-7 sorties �metteurs)

Module CORVO CM28: connexion - amplificateur IR




T�l�commande universelle Philips PRONTO
Mini-émetteurs IR

Emetteur IR salon


USB-UIRT

Specifications





Arrosage:


Cliquez pour agrandir

Programmateur 6 voies et �lectrovannes Rain-Bird ITC-6. Mise hors service par X-10 si météo favorable.





Alarme:
Bon syst�me d’alarme multizones. La discrétion reste à ce chapitre le meilleur gage d'efficacité.

Chauffage:
R�gulation de chaudi�re d’origine (Buderus), relevés des tempéraures par réseau 1-wire.

Relais DIN dans tableau électrique commandés par le systeme

Basculement teléphone
Lumière jardin 1
Bureau
Pallier enfants
Présence 220V
Luminosité



Lampes ou appareils actionn�es par des modules Zwave

Modules Zwave sur prises
Salon3Applique sous porche Lave Vaisselle
Lampe bureau escalierJardin sur maison voisine et �clairage jardin par cornicheLave linge
Lampe de chevet des enfantsJardin dans rosier au coin des deux b�timents Palier ext�rieur
Lampe bureau fondJardin sous arbre Et tant d'autres........
Salon enfantsLampe porte garage
AquariumÉclairage des plantes cloison bureau.

MIcro-modules Zwave (Fibaro)

Salon (2)
Porte entrée
Chambre à coucher
Escalier
Pallier premier


Détecteurs de présence
Zwave ou filaires

Nombreux....
Détecteurs d'ouvertures
Très nombreux ...







Communications:

Caméra avec émetteur Infrarouge

Modulateur VHF

Free box Adsl

Module teleinfo

Specifications

Quatech 4 ports
QSE-100D

Spécifications

RS-232 vers ethernet



AEON USB ZWAVE STICK

Specifications

Serveur Video /IP AViosys 9100A

Specifications

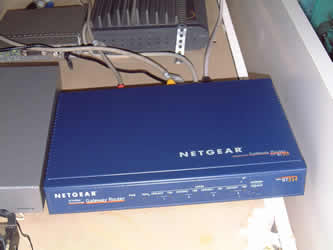

Routeur Netgear.
Borne Wifi Netgear
Hub Ethernet Gigabyte 100Mo


Son:

Hauts parleurs d'annonces
Ampli d'annonces (ligne 100V )

Nabaztags

Salon
Cuisine
Bureau
Emile

Les Nabaztags de l'e-maison fonctionnent connectés au serveur alternatif openjabnab.fr.

Des scripts permettent de les commander(voix, leds, oreilles),mais aussi de réagir quand on leur appuie sur la tête ou qu'on leur bouge les oreilles.



Chatière :

Chatière à condamnation electromagnétique. (Petit electro aimant de blocage dans le coin inférieur droit)
Cliquez pour agrandir




Capteurs de t°:

Réseau de capteurs de température "1-Wire" Dallas Semiconductor

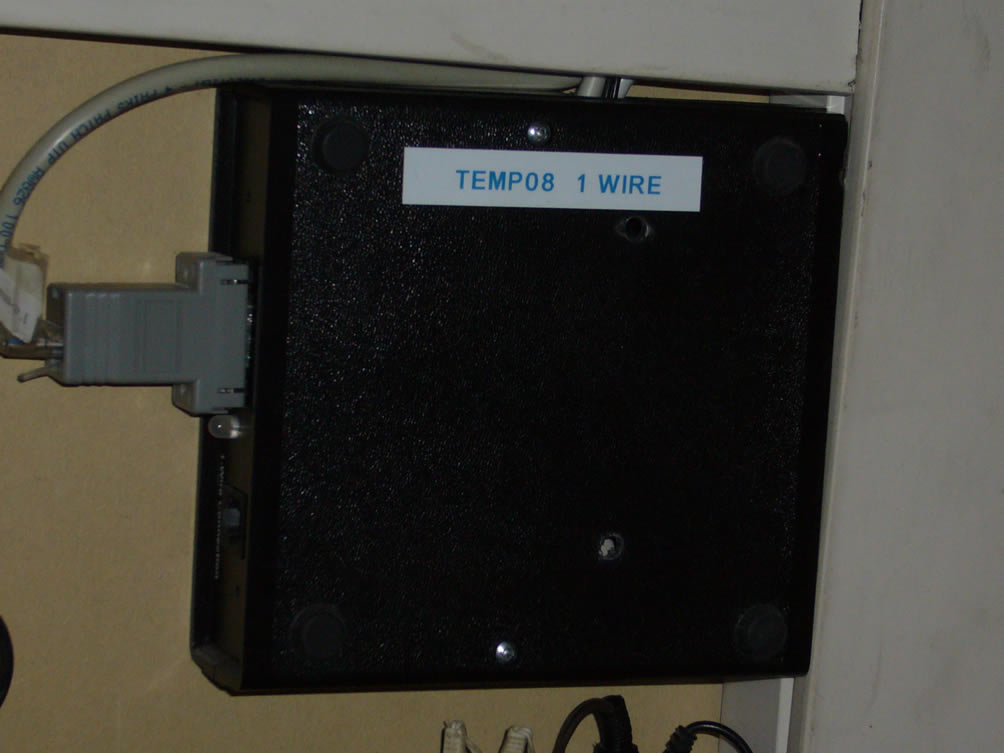

Interface Midon Temp-08



Documents annexes:

Câblage derrière la Tv du salon Câblage à la cave sous le local technique

Cliquez sur une image pour l'agrandir
Cablages et connections
